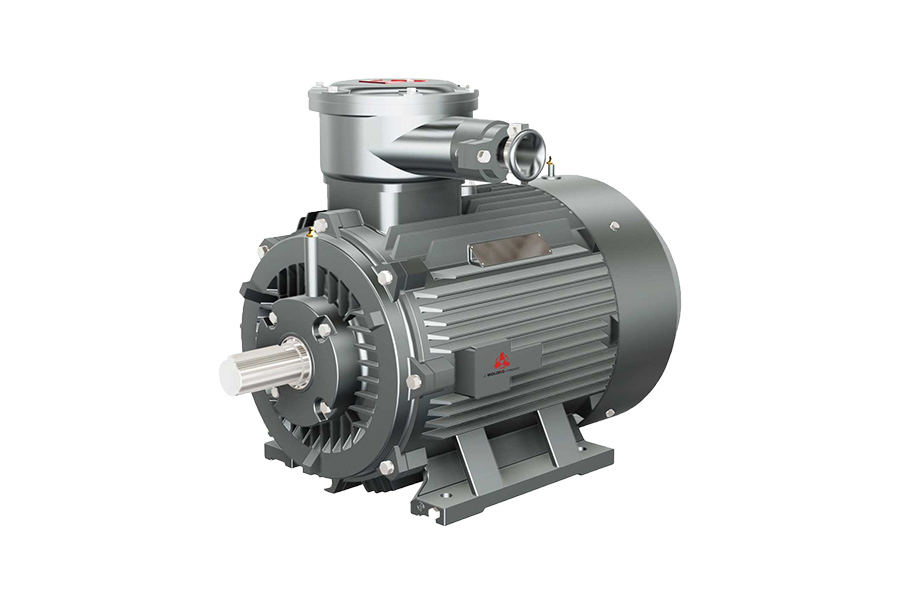

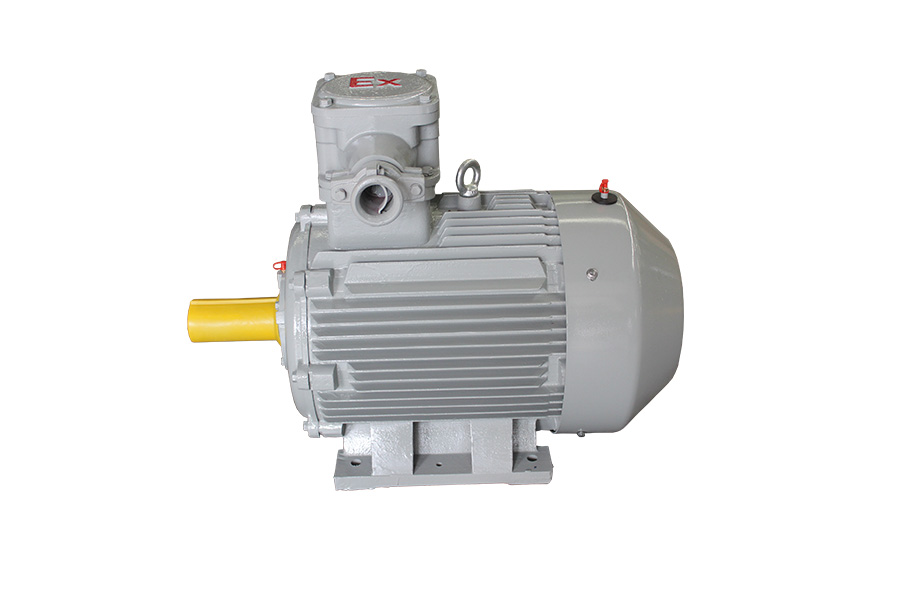

1. 產品概述
YB3 系列隔爆型三相異步電動機，是我公司自行研制開發的全封閉、自扇冷、鼠籠式、 隔爆型三相異步電動機的基本系列。且具有性能優良，使用安全可靠，振動、噪聲比同類 產品低的特點，符合環保要求。
2. 用途
適用于石油、化工、礦業、冶金、電力等行業有爆炸性氣體混合物存在的場所。是理想 的動力設備。
3.效率
效率：3 級。符合 GB18613-2012 《中小型三相異步電動機能效限定值及能效等
級》能效 3 級。


機座號    63~500
額定功率    0.12?1400KW
效率等級    GB18613-2012 3 級
極數    2P、4P、6P、8P
額定電壓    380V、380/660V、660V、1140V、660/1140V
頻率    50Hz
工作制    SI
安裝方式    B3
絕緣等級    F級，按B級溫升考核
接線方式    3kW及以下380V"Y"接， 大于3kW電機380V" △"接
防護等級    IP55
冷卻方式    IC411
防爆標志    Ex d 1 Mb、Ex d II B T4 Gb、Ex d II C T4 Gb
軸承類型    H132及以下使用免維護軸承,H160及以上使 用開啟式軸承，并設有不停機注排油裝置
使用環境    戶內
面漆顏色    S04 - 1銀灰色(GSBG51001 - 94 B04)


運行條件
.環境空氣溫度：-15°C~+40°C；
•海拔：不超過1000m；
注：特殊的環境空氣溫度、海拔需雙方約定，請在訂貨時提出,


防護等級
YB3系列標配防護等級IP55,風罩默認防護等級IP20，防止人員手指接觸機殼內旋轉部件造成人員傷害。
外殼防護等級主要是防止人體觸電或接近殼內帶電部分或轉動部件，防固體異物進入和防止由于進水、進油而引起有害影響，符 合GB/T 4942.1及IEC60034-5規定。電機外殼防護等級的表示方法由表征字母（IP）和兩位表征數字兩部分組成，防護形式的代號 及含義如下表


冷卻方式
電機冷卻方式的表示方法由冷卻回路布置、冷卻介質和推動方法組成。例如IC411為全封閉自扇冷結構，代碼表示如下:

初級冷卻介質推動方式：0-自由流1-自循環6-外裝式獨立部件
注：1、空氣冷卻時代碼可忽略不寫；2、用戶特殊需求時可以提供IC410、416冷卻方式，


絕緣等級和溫升限值
YB3系列采用F級絕緣，溫升按B級考核。
電機為了可靠運行，在帶電部件與殼體之間或帶電部件之間需要用絕緣材料加以隔離，而絕緣材料的使用壽命與其本身的絕緣等 級及使用溫度有很大關系。電機作為一個能量轉換或信號轉換元件，在運轉過程中本身存在著能量損耗，有部分能量損耗造成自 身溫度升高，在一般狀態下，絕緣等級、承受最高使用極限溫度和用電阻法泌量的電機溫升限值之間符合下表規定，在此溫升限 值內電機應能正常工作。


主接線盒
H355及以下位于電機頂部（從電機軸伸端看），H400及以上位于右側。
出線口可四個方向調整，但160中心高及以上接線盒出線口朝后（朝非軸伸端）時，由于吊環的影響，需在安裝現場，將電機吊 裝到位后，取下吊環，打開接線盒蓋，松開接線盒與機座聯接螺栓，將接線盒出線口朝后調裝（具體位置見外形圖）。
接線盒進線標準配置是喇叭口進線，也可以按用戶要求制成螺紋口鋼管布線或防爆葛蘭頭進線（可選配置）。喇叭口和螺紋口接 線盒進線口電纜適用范圍及螺紋口進線口尺寸見表1,標準配置的隔爆型葛蘭型號及適應電纜范圍見表2


輔助接線盒
輔助接線盒指泌溫和加熱帶接線盒。部分機座號輔助接線盒與主接線盒共用一個腔體，但有單獨的進線口，進線準標配置是喇叭 口進線，也可以按用戶要求制成螺紋口或防爆葛蘭頭進線（可選配置）。加熱輔助接線盒進線口尺寸見表3,泌溫輔助接線盒進 線口尺寸見表4。
■測溫和加熱裝置
機座號160~225可根據用戶需求設置加熱帶或PTC泌溫（選配其中之一），機座號250-355根據用戶需要可設置定子軸承泌溫裝 置及加熱帶（可選配置），H400及以上帶加熱帶和泌溫裝置（標準配置）。加熱裝置特征見表3和泌溫裝置特征見表4。還可設 置防爆呼吸排水閥（可選配置）。
