一、防爆電機接線板是什么？

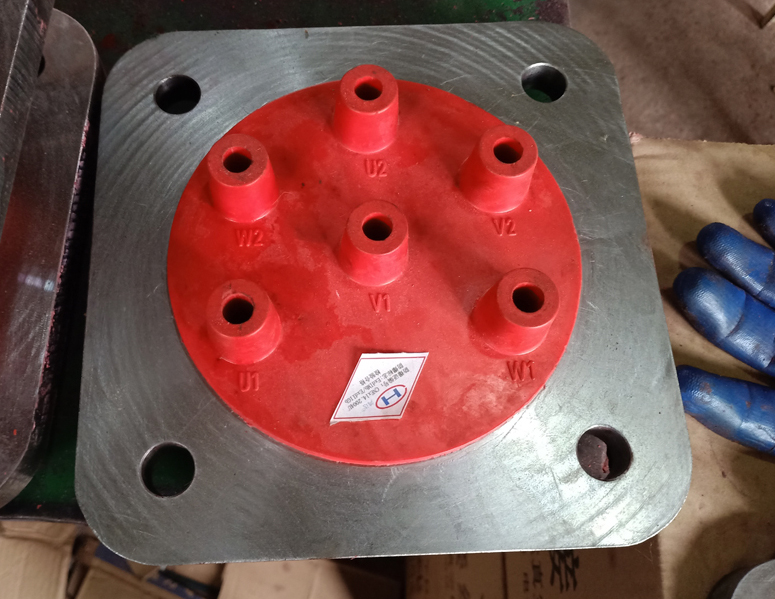

防爆電機接線板是一塊用高性能絕緣材料（如DMC-團狀模塑料、陶瓷或特種工程塑料）制成的板狀部件，它上面預先安裝好了所有的絕緣子和金屬接線柱，作為一個整體模塊被安裝在電機的接線盒內。

基本特征：

結構： 一個整體的絕緣板，上面集成了多個（通常是6個或更多）絕緣子和接線柱。

材質： 具有高絕緣強度、高機械強度和耐高溫的絕緣材料。

安裝： 作為一個整體模塊，用螺絲固定在接線盒的底座或側壁上。

二、它有什么用？（核心功能）
接線板的設計將分散的零部件集成為一個整體，帶來了多方面的優勢：

1. 核心功能：集成化與模塊化，簡化安裝

它將多個獨立的絕緣子和接線柱集合成一個整體。在裝配電機時，工人只需將整個接線板模塊一次性安裝到接線盒內，極大地提高了生產效率，避免了逐個安裝絕緣子的繁瑣和可能產生的錯誤。

2. 關鍵功能：提升電氣安全與可靠性

固定的電氣間隙與爬電距離： 作為整體設計的部件，接線板上各個接線柱之間的電氣間隙（通過空氣的最短距離）和爬電距離（沿絕緣表面的最短距離）是經過精確設計和保證的。這從根本上杜絕了因安裝不當導致安全距離不足的風險，有效防止相間短路或對地短路。

整體強度高： 比分散的單個絕緣子結構更穩固，能更好地承受電纜連接時的擰緊力和運行中的振動。

3. 重要功能：實現繞組連接的便捷轉換

接線板上的接線柱布局，就是為了方便進行星形（Y）和三角形（Δ） 接法的轉換而設計的。連接片可以非常清晰、規范地在指定的幾個接線柱之間進行連接，使得改接工作變得簡單、不易出錯。

4. 輔助功能：優化空間與標識

節省空間： 整體式設計通常比分散式更節省接線盒內部空間。

便于標識： 板上可以清晰地模壓或印制永久性的標識（如U1、V1、W1、U2、V2、W2等），方便接線和檢查。

三、與“防爆”特性的緊密關聯
在防爆電機中，接線板不是一個可選項，而往往是強制性的安全配置，其重要性尤為突出：

確保穩定的防爆性能：

防爆標準對導電部件之間的電氣間隙和爬電距離有極其嚴格的要求。整體式接線板在出廠時就已經確保了這些參數永久性地符合標準，從源頭上消除了因現場安裝不當而破壞防爆安全的風險。

作為隔爆腔體的一部分：

在隔爆型（Ex d）電機中，接線板本身也是隔爆腔體內的一個重要部件。其整體的機械強度和無變形的特性，確保了在內部發生爆炸時，不會因為零部件的位移而導致隔爆間隙失效。

更高的材料要求：

必須使用在高溫下仍能保持優異絕緣性能和機械強度的材料（如DMC），防止因過熱變形、熔化或開裂，從而導致絕緣失效或破壞隔爆結構。

四、與傳統分散式接線的對比
為了更好地理解它的優勢，我們可以做一個對比：

特性    傳統分散式（單個絕緣子）    整體式接線板
安裝    需逐個安裝絕緣子和接線柱，效率低，易出錯。    整體模塊化安裝，快速、準確。
安全性    安全距離依賴現場安裝精度，存在不確定性。    安全距離在出廠時已固化保證，絕對可靠。
一致性    每臺電機的接線盒內部狀態可能略有差異。    實現了標準化和一致性，質量穩定。
成本    裝配人工成本較高。    初始模具成本高，但批量生產時綜合成本更低。
主要應用    舊型號電機、低成本或非關鍵場合。    現代中大型電機、高壓電機、防爆電機的標準配置。
總結
特性    描述
是什么    電機接線盒內，集成了所有絕緣子和接線柱的整體式絕緣模塊。
核心作用    簡化安裝流程，實現接線系統的模塊化。
關鍵作用    永久性、可靠地保證各導電部件之間的電氣間隙和爬電距離，提升安全性。
附加作用    方便繞組接法轉換、優化空間、便于標識。
在防爆電機中    幾乎是必需部件，確保防爆性能穩定可靠，符合嚴格的安全標準。
總而言之，電機接線板（整體安裝板）是電機設計和制造進步的一個體現。它通過集成化、模塊化的設計，將接線盒的安全性和可靠性提升到了一個全新的水平，特別適用于對安全有苛刻要求的場合，是現代工業電機，尤其是防爆電機中不可或缺的關鍵部件。
