接線盒是南陽防爆電機的重要組成部分。

南陽防爆電機的接線盒有多種類型。

一、從結構形式的角度，接線盒可以分為：壓緊螺母型、喇叭口型、螺紋口型、格蘭頭型。

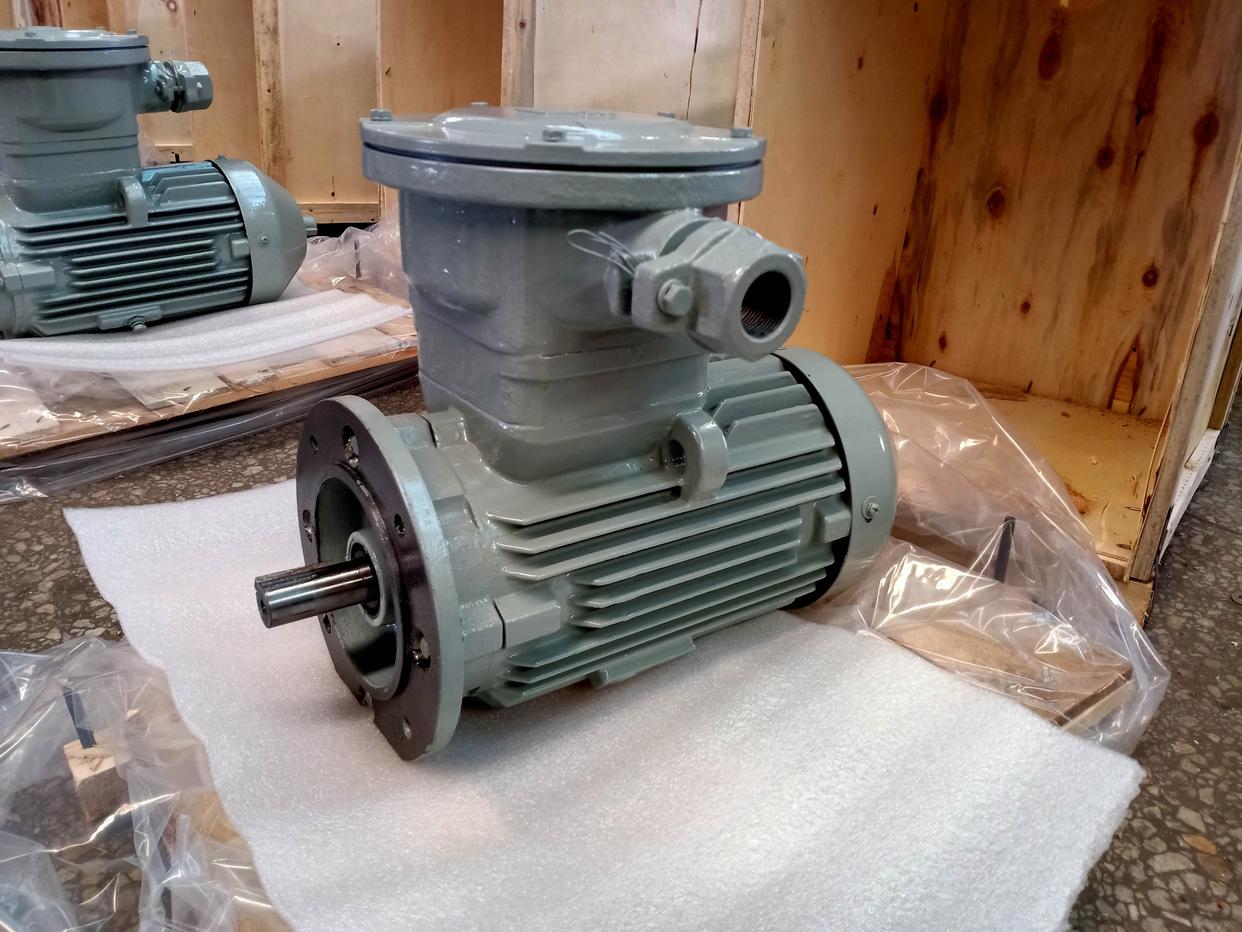

壓緊螺母型：多見于小機座號電機，或者電機的PTC裝置進線口，如圖：

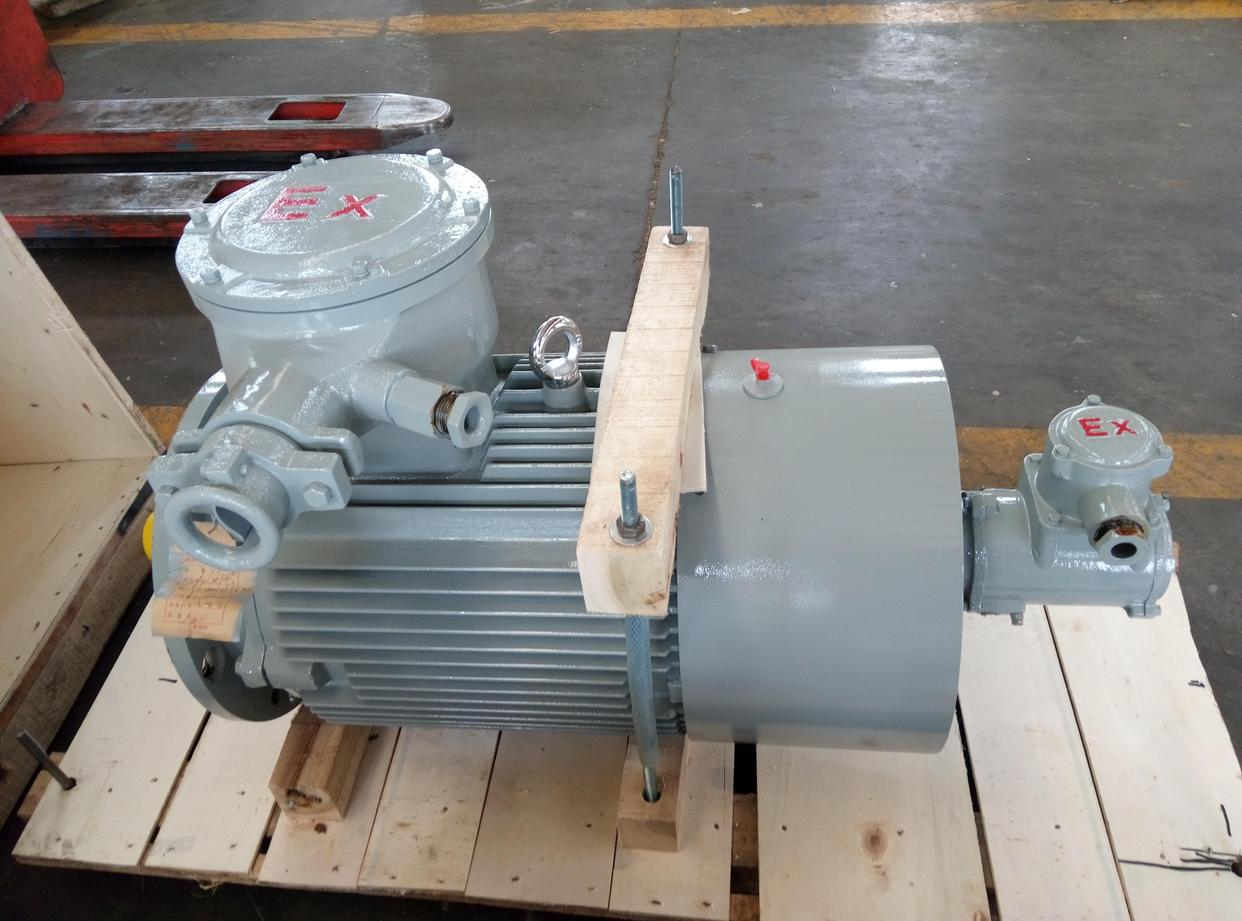

下圖是一種風機電機，其接線盒進線口就是采用壓緊螺母式：


南陽防爆電機-壓緊螺母型進線口

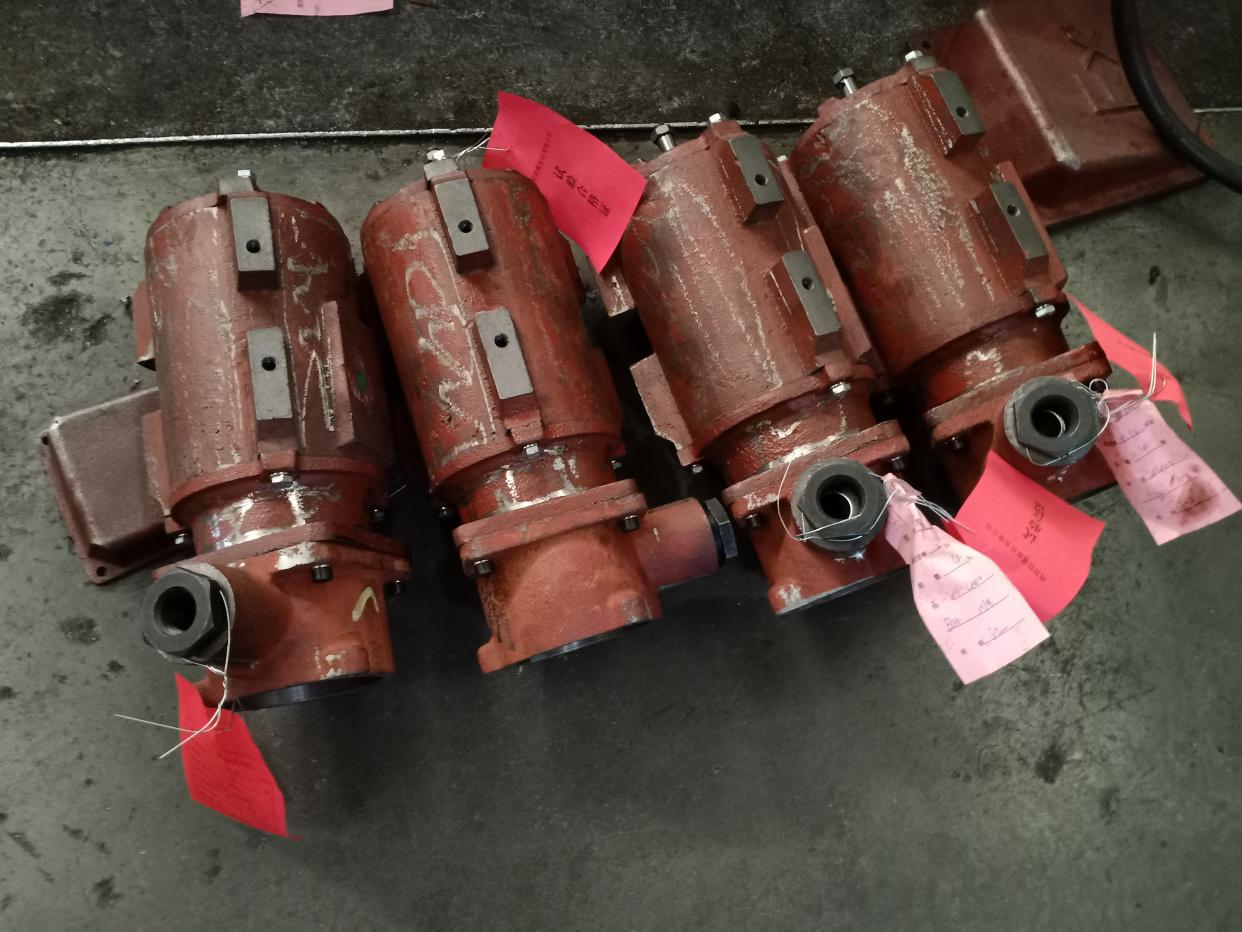

下圖是一種變頻電機，其接線盒共有兩個進線口，主進線口和PTC裝置進線口，其中PTC裝置進線口就采用壓緊螺母式：


南陽防爆電機-壓緊螺母型進線口

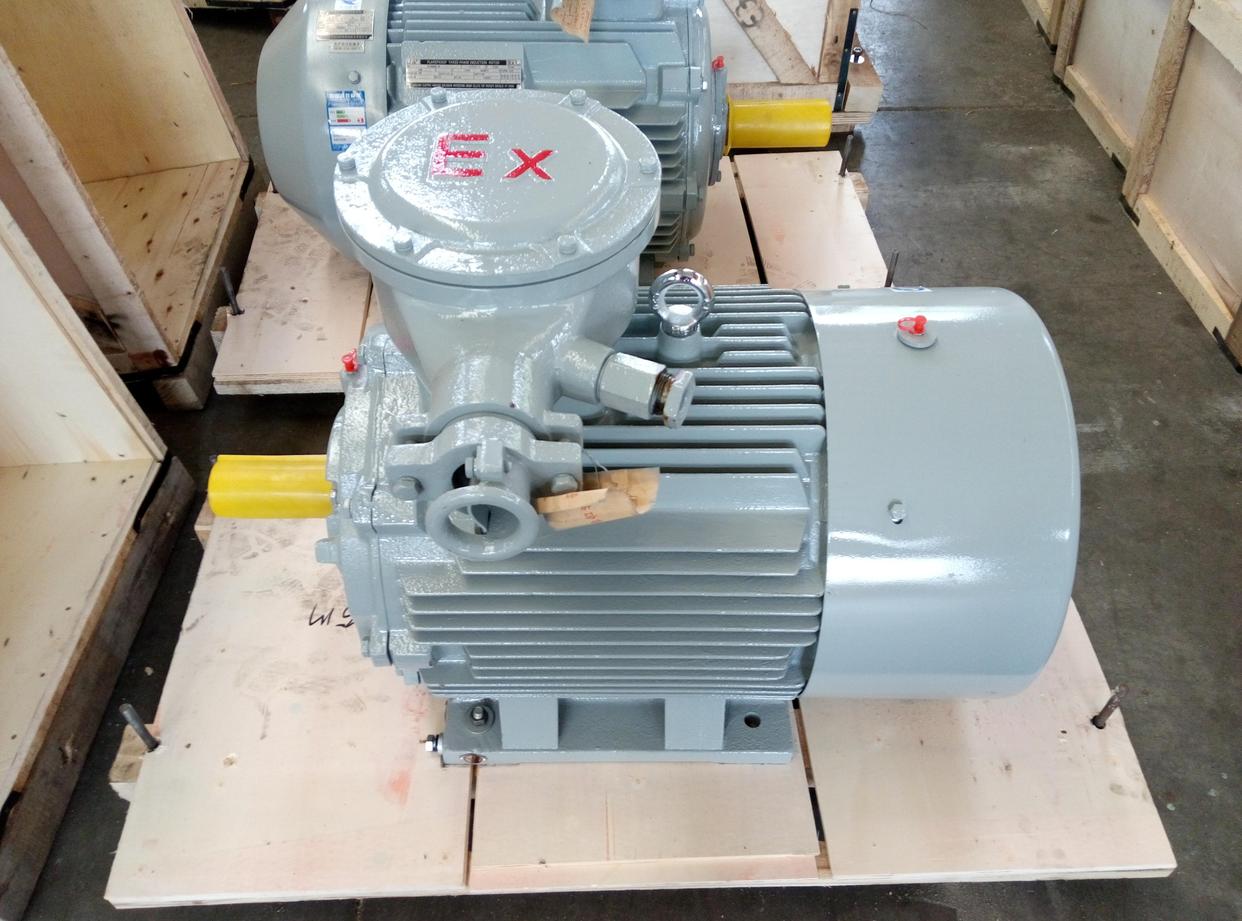

2. 喇叭口型：也稱為橡套電纜型，見下圖：


南陽防爆電機-喇叭口型進線口

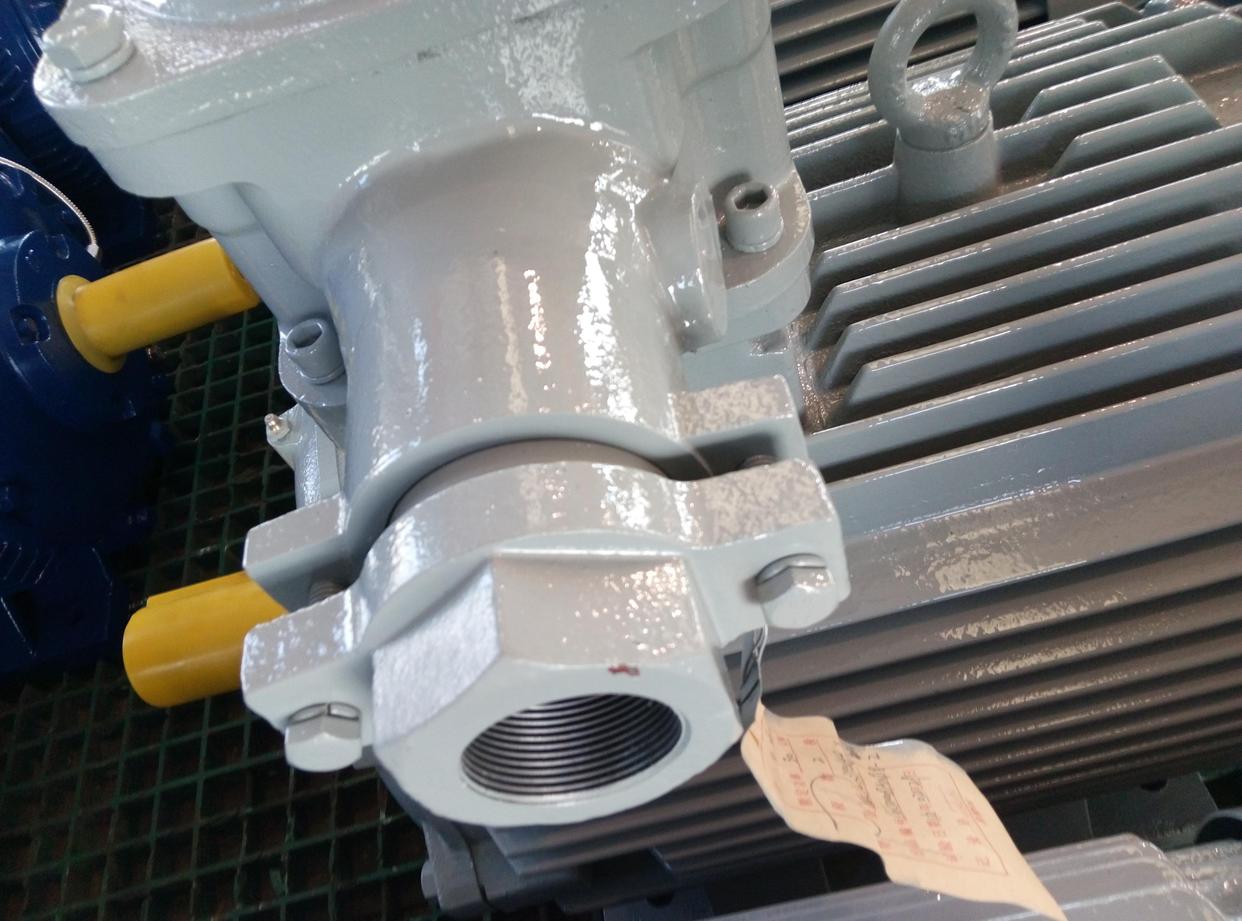

3. 螺紋口型-也成為鋼管布線型，見下圖：


南陽防爆電機-鋼管布線型進線口

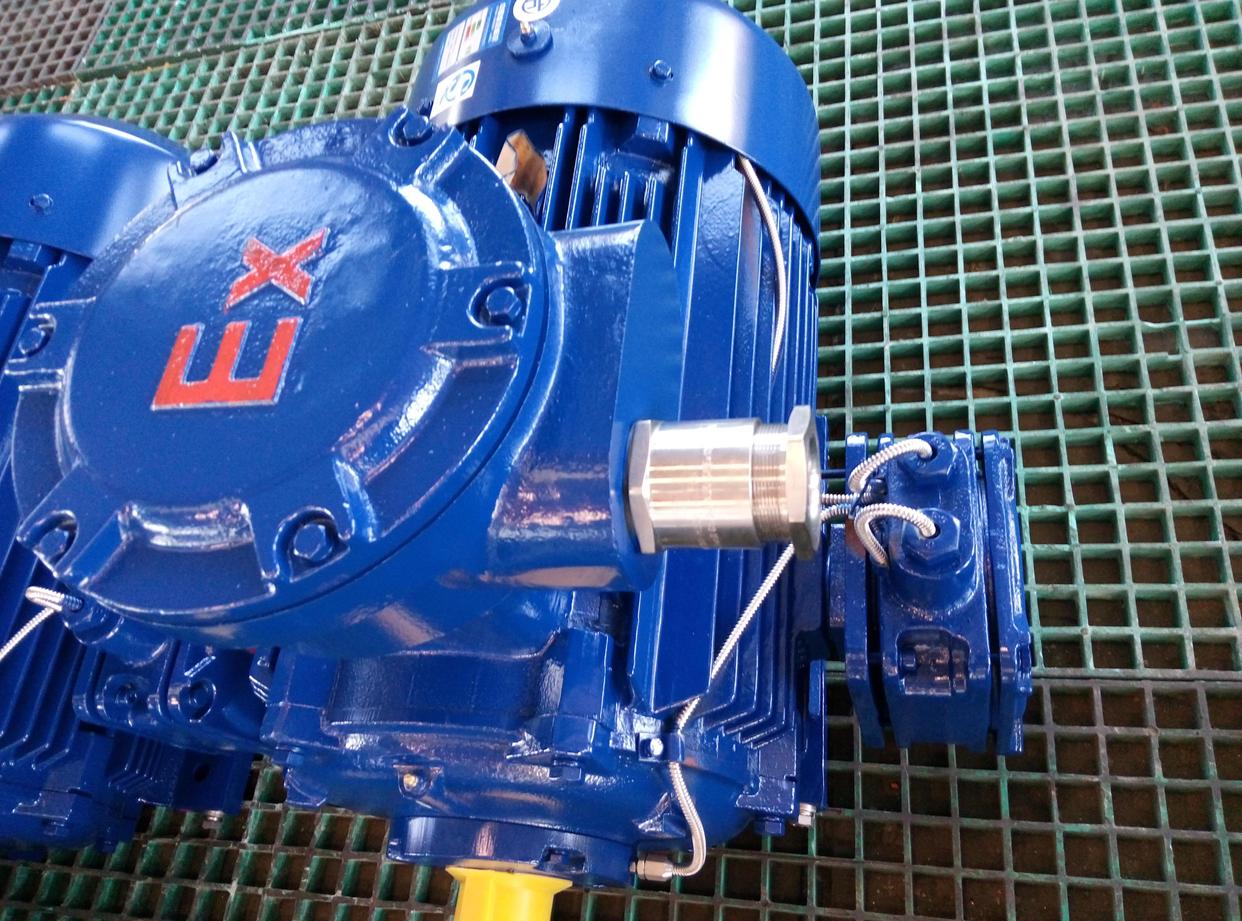

4. 格蘭頭型：根據格蘭頭的不同，又細分為鎧裝格蘭頭型和非鎧裝格蘭頭型。從下面兩張照片中，可以看出兩種格蘭頭的明確差別。


南陽防爆電機-鎧裝格蘭頭型進線口

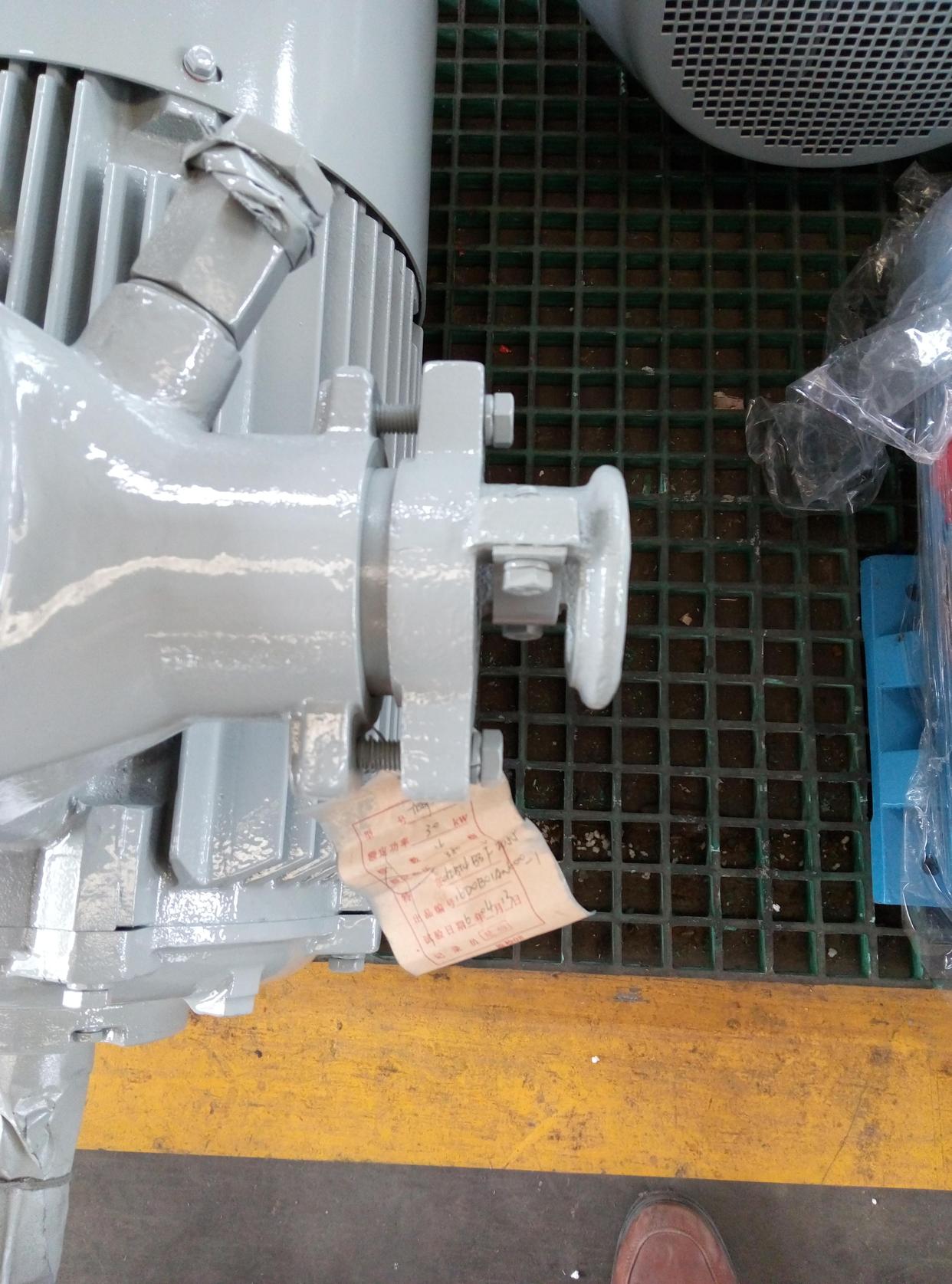

南陽防爆電機-非鎧裝格蘭頭型進線口

二、從接線盒進線口的個數角度分類，南陽防爆電機的接線盒進線口可以分為：單口、雙口和三口。

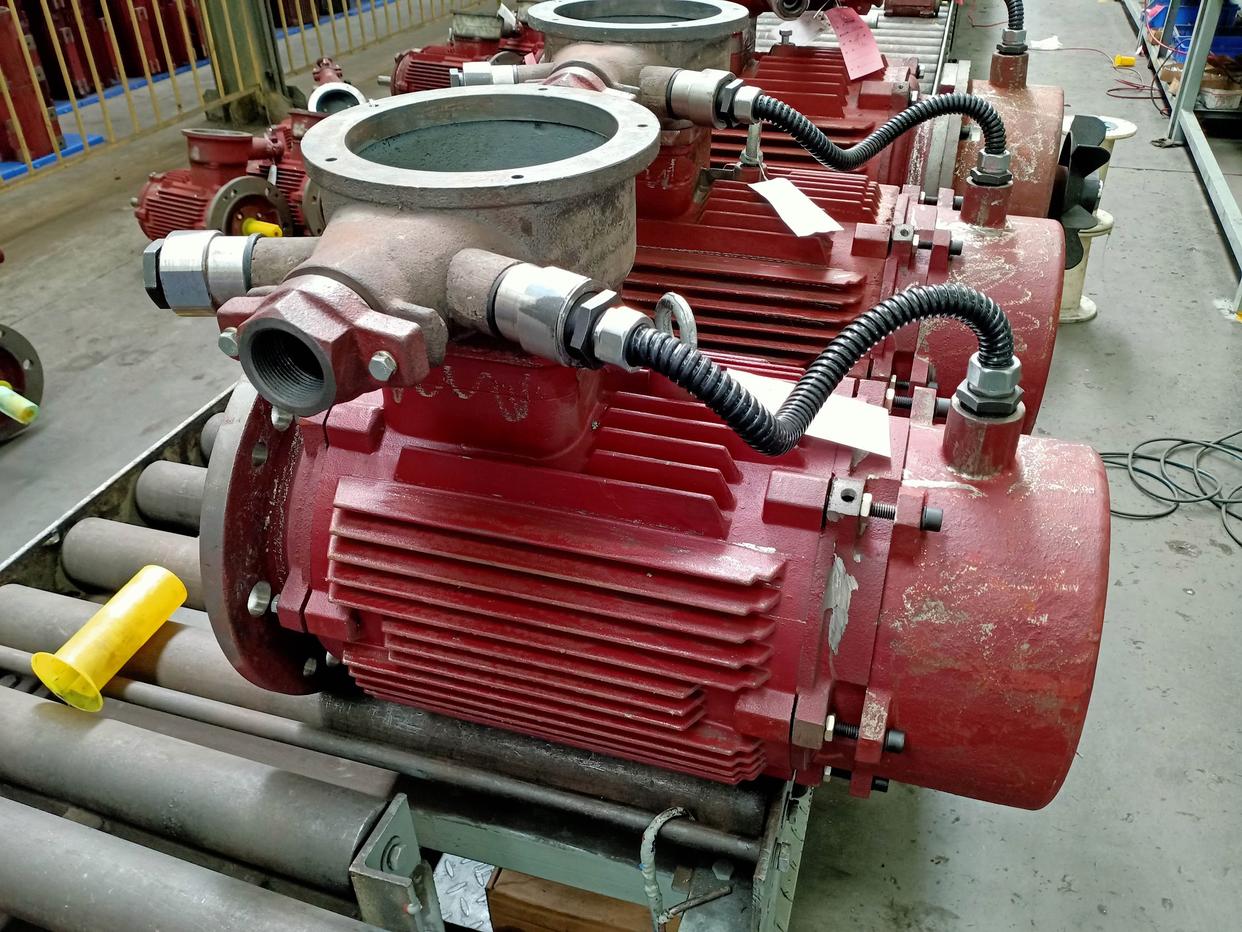

單進線口：顧名思義，只有一個進線口。


單進線口南陽防爆電機
2. 雙進線口-有兩個進線口，也許是兩個主進線口（對于280機座號以上電機），也許是一個主進線口，一個副進線口（一般見于變頻電機）。

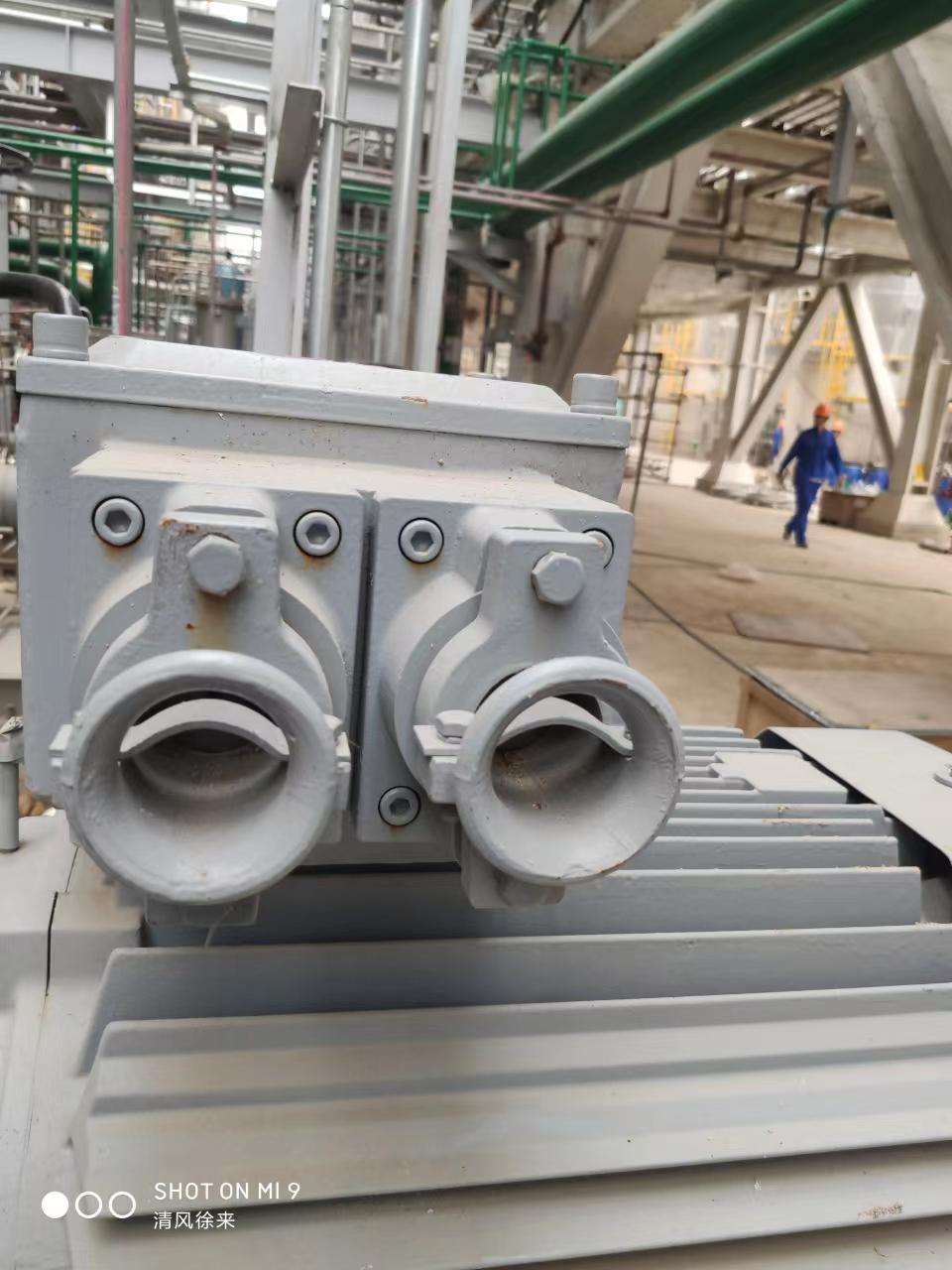

兩個主進線口：


雙進線口南陽防爆電機
一主一副進線口：


雙進線口南陽防爆電機

3. 三進線口-三個進線口。一般見于特殊用途防爆電機。


三進線口南陽防爆電機
根據功能、結構、個數的不同，南陽防爆電機接線盒的進線口多種多樣。

選用時要多加注意。
